Fahrtrichtungsumschalter

Mit einem Fahrtrichtungsumschalter je Spur kann man einzel, für jede Spur, die Fahrtrichtung ändern. Dies ist nicht nur nützlich, um die Bahn in einer anderen Richtung zu befahren, oder mit den Autos gegenläufig zu fahren. Einige Slotcars fahren von Haus aus anders herum. Diese kann man dann mit einem Umschalter in die richtige Richtung bringen.



Grundsätzliches / Schaltbild

Die Autos wechseln die Fahrtrichtung, wenn man sie umpolt, d.h. man dreht einfach die Spannungen vom Trafo um, sodass Plus und Minus getauscht werden. In der Regel kann man dieses durch einfaches Umstecken der Trafoanschlüsse erreichen. Andere Schaltungen, z.B. Bahnstromabschaltung etc. funktionieren problemlos weiter.

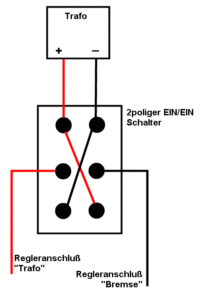

Eleganter und flexibler geht es aber mit einem einfachen Schalter (z.B. Miniatur-Kippschalter EIN/EIN MS 500F von reichelt.de) je Spur, der zwischen Trafo und Regleranschluss gelötet wird. Dazu reicht ein gewöhnlicher zweipoliger Ein/Ein Schalter. Das Schaltbild verdeutlicht die Verlötung des Schalters (Ansicht von unten auf die Lötanschlüsse.



Einbau in die Regleranschlussbox

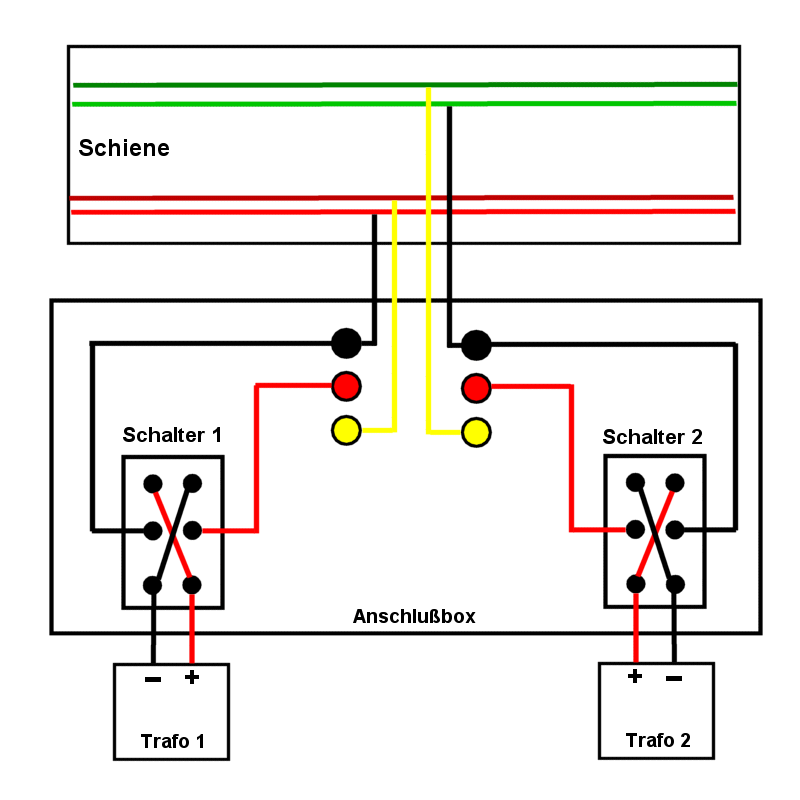

Die Schalter lassen sich sehr gut in der Regleranschlussbox, oder in der Box, die die Elektronik zur Bahnstromabschaltung aufnimmt, einbauen. Die nachfolgende Grafik zeigt das Anschlussprinzip in der Reglerbox einer zweispurigen Bahn.
